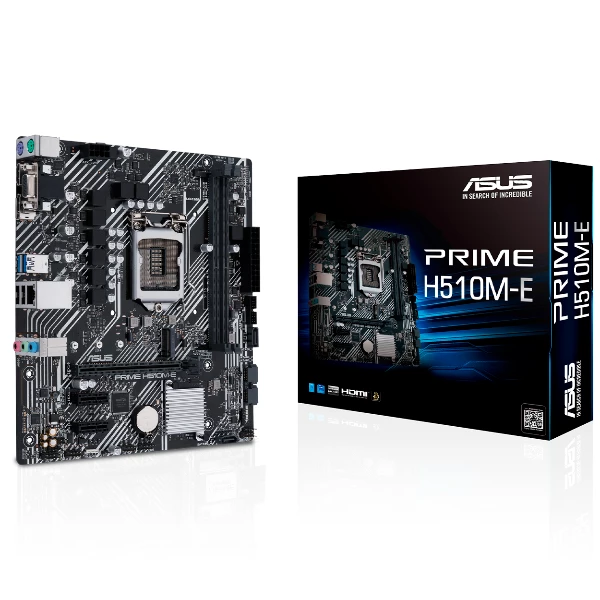

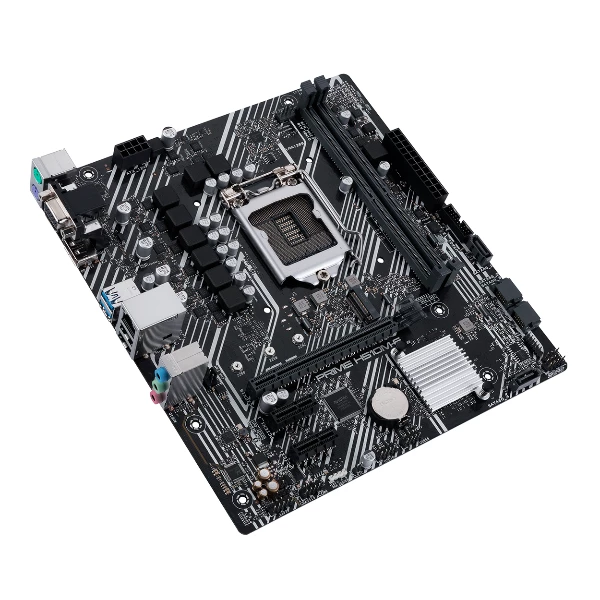

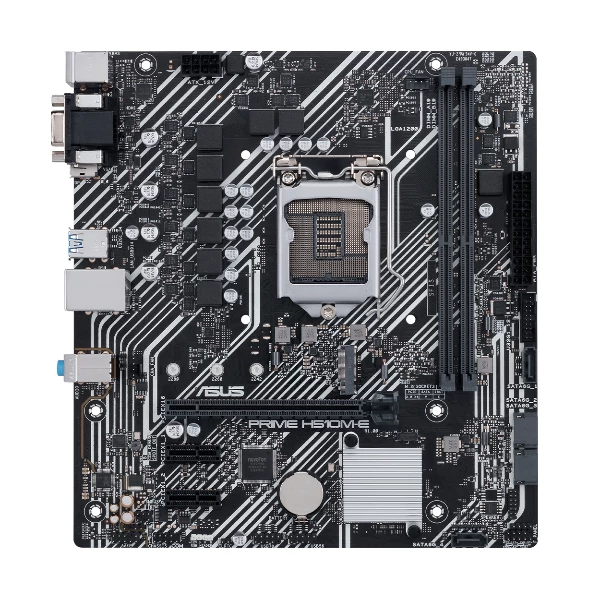

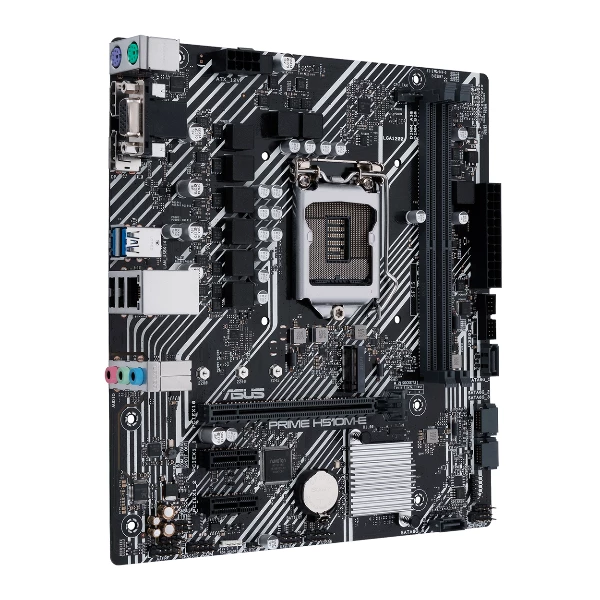

Placa madre Intel®
H510 (LGA 1200) micro ATX con PCIe 4.0, ranura M.2 de 32Gbps, Intel® 1 Gb
Ethernet, DisplayPort, HDMI, D-Sub, USB 3.2 Gen 1 Tipo A, SATA 6Gbps,
encabezado COM, encabezado RGB
Intel ® LGA 1200 socket: Listo para el 11 º y 10 º Gen Intel
® Procesadores
Conectividad ultrarrápida: PCIe 4.0, ranura M.2 de 32 Gbps,
Ethernet Intel® de 1 Gb y USB 3.2 Gen 1 Tipo A
Refrigeración completa: disipador de calor PCH y Fan Xpert
5X Protection III: múltiples protecciones de hardware para
una protección completa
Especificaciones
CPU
Intel® Socket LGA1200 para procesadores Intel® Core ™ de
11.a generación y procesadores Intel® Core ™, Pentium® Gold y Celeron® de
décima generación
Admite CPU Intel® de 14 nm
Admite la tecnología Intel® Turbo Boost 2.0 y la tecnología
Intel® Turbo Boost Max 3.0 **
* Consulte www.asus.com para obtener una lista de
compatibilidad con CPU.
** La compatibilidad con la tecnología Intel® Turbo Boost
Max 3.0 depende de los tipos de CPU.
Chipset
H510
Memoria
DDR4 3200 (OC) / 2933/2800/2666/2400/2133 MHz No ECC,
memoria sin búfer *
Arquitectura de memoria de doble canal
Soporta Intel® Extreme Memory Profile (XMP)
* Los procesadores Intel® Core ™ i7 / i9 de décima
generación admiten 2933/2800/2666/2400/2133 de forma nativa, otros se
ejecutarán a la velocidad de transferencia máxima de DDR4 2666MHz.
* Los procesadores Intel® de 11.a generación son compatibles
con 2933/2800/2666/2400/2133 de forma nativa.
* Consulte www.asus.com para conocer la QVL de memoria
(Listas de proveedores calificados) y la frecuencia de la memoria
Gráficos
1 x DP1.4 **
1 x D-Sub
* Las especificaciones de gráficos pueden variar entre los
tipos de CPU.
** Los procesadores Intel® 11th y 10th Gen son compatibles
con DisplayPort 1.4 con máx. Resolución de 4096 x 2304 @ 60Hz. Consulte
www.intel.com para cualquier actualización.
*** Solo los procesadores Intel® de 11ª generación son
compatibles con HDMI ™ 2.0 con máx. Resolución de 4K @ 60Hz, otros solo
admitirán HDMI ™ 1.4 con máx. resolución de 4K @ 30Hz. Consulte www.intel.com
para obtener actualizaciones.
Ranuras de expansión Procesadores Intel® de 11.a y 10.a
generación
Ranuras de expansión
Procesadores Intel® de 11.a y 10.a generación
1 x ranura PCIe 4.0 / 3.0 x16
- Los procesadores Intel® de 11.a generación son compatibles
con PCIe 4.0 x16
- Los procesadores Intel® de 10.a generación son compatibles
con PCIe 3.0 x16
Conjunto de chips Intel® H510
2 x ranuras PCIe 3.0 x1
Almacenamiento
Admite 1 ranura M.2 y 4 puertos SATA 6Gb / s
Conjunto de chips Intel® H510
Ranura M.2 (clave M), tipo 2242/2260/2280 (admite modos PCIe
3.0 x4 y SATA)
4 puertos SATA 6Gb / s
* La ranura M.2 comparte ancho de banda con SATA6G_2. Cuando
se instala un dispositivo en modo SATA en la ranura M.2, no se puede utilizar
el puerto SATA6G_2.
USB
USB trasero: 4 puertos en total
2 puertos USB 3.2 Gen 1 (2 x Tipo A)
2 puertos USB 2.0 (2 x Tipo A)
USB frontal: 6 puertos en total
1 x encabezado USB 3.2 Gen 1 compatible con 2 puertos USB
3.2 Gen 1 adicionales
2 x encabezados USB 2.0 que admiten 4 puertos USB 2.0
adicionales
Audio
ALC887 / 897 Realtek ALC897 / 887 Sonido envolvente 7.1
CODEC de audio de alta definición *
- Soporta: detección de jack, transmisión múltiple,
reasignación de jack del panel frontal
- Admite reproducción de hasta 24 bits / 192 kHz "
Funciones de audio
- Blindaje de audio
- Condensadores de audio japoneses premium
- Capas de PCB de audio dedicadas
* Se requiere un chasis con un módulo de audio HD en el
panel frontal para admitir la salida de audio con sonido envolvente 7.1.

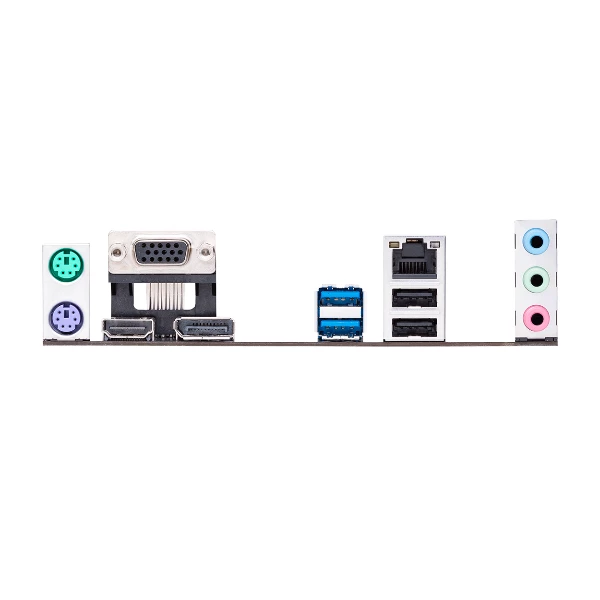

Puertos de E / S del
panel posterior
2 puertos USB 3.2 Gen 1 (2 x Tipo A)
2 puertos USB 2.0 (2 x Tipo A)
1 x DisplayPort
1 x puerto D-Sub
1 x puerto HDMI ™
1 puerto Ethernet Intel® I219-V de 1 Gb
3 x conectores de audio
1 puerto para teclado PS / 2 (violeta)
1 x puerto de ratón PS / 2 (verde)
Conectores de E / S
internos
Relacionado con el ventilador y la refrigeración
1 x cabezal de ventilador de CPU de 4 pines
1 x cabezal de ventilador de chasis de 4 pines
Relacionado con el poder
1 conector de alimentación principal de 24 pines
Conector de alimentación de 1 x 8 pines + 12V
Relacionado con el almacenamiento
1 x ranura M.2 (clave M)
4 puertos SATA 6Gb / s
USB
1 x encabezado USB 3.2 Gen 1 compatible con 2 puertos USB
3.2 Gen 1 adicionales
2 x encabezados USB 2.0 que admiten 4 puertos USB 2.0
adicionales
Diverso
1 x encabezado RGB
1 x encabezado CMOS claro
1 x encabezado de puerto COM
1 x encabezado de audio del panel frontal (AAFP)
1 x encabezado de salida S / PDIF
1 x cabezal de altavoz
1 x encabezado SPI TPM (14-1 pines)
1 x encabezado del panel del sistema de 10-1 pines
Características
especiales
PROTECCIÓN ASUS 5X III
- DIGI + VRM
- LANGuard
- Proteccion al sobrevoltaje
- SafeSlot Core
- E / S traseras de acero inoxidable
ASUS Q-Design
- Q-DIMM
- Q-ranura
Solución térmica ASUS
- Diseño de disipador de calor de aluminio
Control de iluminación ASUS
- encabezado RGB
Funciones de software
Software exclusivo de ASUS
AI Suite 3
- Utilidad de ahorro de energía y rendimiento
TurboV EVO
EPU
DIGI + VRM
Fan Xpert
- Actualización EZ
ASUS CPU-Z
Cargador AI
Daemon Tools
Software Norton Anti-virus (versión de prueba gratuita)
WinRAR
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- Modo ASUS UEFI BIOS EZ
BIOS
ROM flash de 128 Mb, BIOS UEFI AMI
Manejabilidad
WOL por PME, PXE
Accesorios
Cables
2 x cables SATA 6Gb / s
Diverso
1 x escudo de E / S
1 paquete de tornillos SSD M.2
Medios de instalación
1 x DVD de soporte
Documentación
1 x manual de usuario
Sistema operativo
Windows 10 de 64 bits
Factor de forma
microATX
22,6 cm x 21,1 cm
