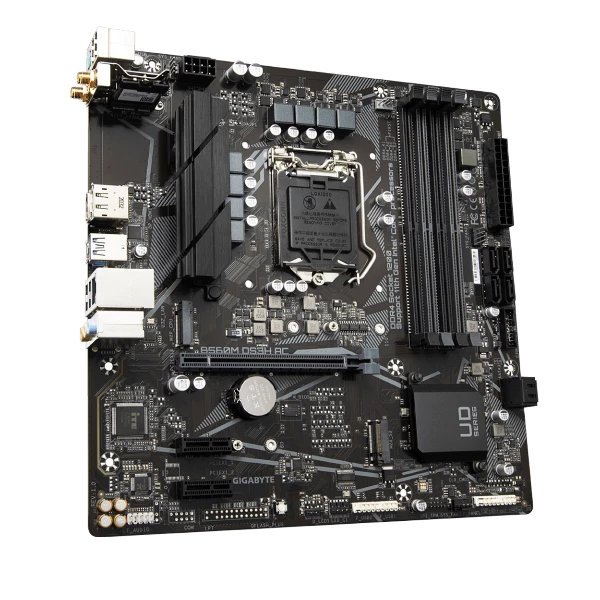

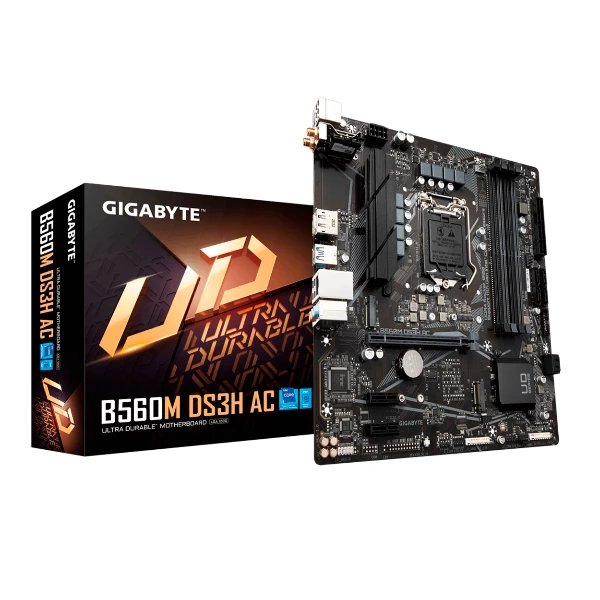

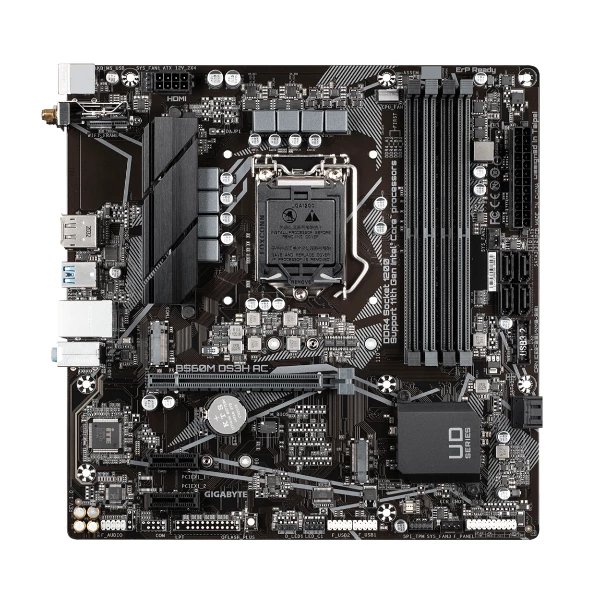

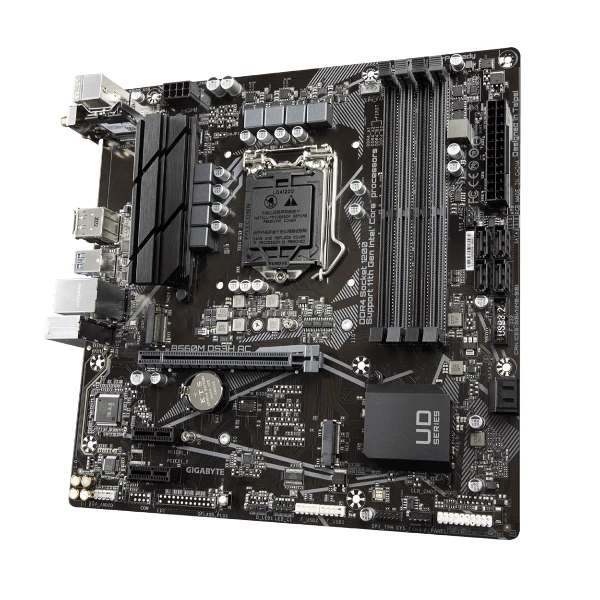

Placa Madre Socket S/1200 B560M DS3H AC/MATX GEN/10/11/WIFI/DP/HDMI GIGABYTE.
$ 141.260
$ 148.690
https://www.gigabyte.com/Motherboard/B560M-DS3H-AC-rev-10#kf
Intel ® B560 Ultra
Durable placa base con Direct 6 + 2 fases VRM digital, PCIe 4.0 Completo *
Diseño, PCIe 4.0 M.2, de doble banda 802.11ac WiFi, GIGABYTE 8118 juegos LAN, 8
canales de audio HD con audio Caps, de tipo USB C ® , RGB FUSION 2.0, Q-Flash
Plus
Admite procesadores Intel® Core ™ Series de 11.a y 10.a
generación
DDR4 sin búfer no ECC de doble canal, 4 DIMM
Solución VRM digital directa de 6 + 2 fases con MOSFET de
bajo RDS (activado)
Doble ultrarrápido NVMe PCIe 4.0 / 3.0 * x4 M.2
LAN para juegos 8118 exclusiva de GIGABYTE con gestión de
ancho de banda
Inalámbrico de banda dual 802.11ac integrado y BT 4.2 con
antena WIFI
USB 3.2 Gen1 Type-C ® para conexiones rápidas y versátiles
Condensadores de audio de alta calidad y protector de ruido
de audio
RGB FUSION 2.0 admite tiras de LED direccionables y RGB
Smart Fan 6 cuenta con múltiples sensores de temperatura,
cabezales de ventilador híbridos con FAN STOP
Q-Flash Plus actualiza el BIOS sin instalar la CPU, la
memoria y la tarjeta gráfica
* El soporte real puede variar según la CPU.
Especificaciones
CPU
Paquete LGA1200:
Procesadores Intel® Core ™ i9 de 11.a generación /
Procesadores Intel® Core ™ i7 / Procesadores Intel® Core ™ i5
10ª generación Intel ® Core ™ i9 procesadores / Intel ® Core
™ i7 / Intel ® Core ™ i5 procesadores / Intel ® Core ™ i3 procesadores / Intel
® Pentium ® procesadores / Intel ® Celeron ® procesadores *
* limitada a los transformadores con 4 MB de Intel ® Smart
Cache, familia Intel ® Celeron ® G5xx5.
La caché L3 varía con la CPU
(Consulte la "Lista de compatibilidad de CPU" para
obtener más información).
Chipset
Conjunto de chips Intel ® B560 Express
Memoria
Procesadores Intel® Core ™ i9 / i7 / i5 de 11.a generación:
Compatibilidad con DDR4 4600 (OC) / 4500 (OC) / 4400 (OC) /
4300 (OC) / 4266 (OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733
(OC) / 3666 (OC) / 3600 (OC) / 3466 (OC) / 3400 (OC) / 3333 (OC) / 3300 (OC) /
3200/3000 / 2933/2800/2666/2400/2133 MHz
Procesadores Intel® Core ™ i9 / i7 de décima generación:
Compatibilidad con módulos de memoria DDR4
2933/2666/2400/2133 MHz
Intel décima generación ® Core ™ i5 / i3 / Pentium ® /
Celeron ® procesadores:
Soporte para módulos de memoria DDR4 2666/2400/2133 MHz
4 x zócalos DDR4 DIMM que admiten hasta 128 GB (capacidad de
un solo DIMM de 32 GB) de memoria del sistema
Arquitectura de memoria de doble canal
Compatibilidad con módulos de memoria DIMM 1Rx8 / 2Rx8 sin
búfer ECC (funcionan en modo no ECC)
Soporte para módulos de memoria DIMM 1Rx8 / 2Rx8 / 1Rx16 sin
búfer no ECC
Soporte para módulos de memoria Extreme Memory Profile (XMP)
(Vaya al sitio web de GIGABYTE para obtener las últimas
velocidades de memoria y módulos de memoria compatibles).
Gráficos integrados
Procesador de gráficos integrado: compatibilidad con
gráficos HD Intel® :
1 x DisplayPort, que admite una resolución máxima de
4096x2304 a 60 Hz
* Compatibilidad con la versión DisplayPort 1.2 y HDCP 2.3
* Cuando el puerto D-Sub y DisplayPort están conectados al
mismo tiempo, las imágenes se emitirán solo desde DisplayPort.
1 x puerto HDMI, que admite una resolución máxima de
4096x2160 a 30 Hz
* Soporte para la versión HDMI 1.4 y HDCP 2.3.
(Las especificaciones de gráficos pueden variar según el
soporte de la CPU).
Audio
Realtek ® CODEC de audio
Audio de alta definición
2/4 / 5.1 / 7.1 canales
* Para configurar el audio de 7.1 canales, primero debe
abrir el software de audio y seleccionar Configuración avanzada del
dispositivo> Dispositivo de reproducción para cambiar la configuración
predeterminada.
LAN
Chip LAN Realtek ® GbE (1000/100 Mbit)
Módulo de
comunicación inalámbrica
AzureWave Wi-Fi AW-CB304NF (Realtek ® RTL8821CE)
WIFI 802.11a / b / g / n / ac, compatible con banda dual de
2,4 / 5 GHz
BLUETOOTH 4.2
Compatibilidad con el estándar inalámbrico 11ac y una
velocidad de datos de hasta 433 Mbps
* La velocidad de datos real puede variar según el entorno y
el equipo.
Ranuras de expansión
1 x ranura PCI Express x16, funcionando a x16
(La ranura PCIEX16 cumple con el estándar PCI Express 4.0)
(Nota)
2 x ranuras PCI Express x1
(la ranura PCIEX1 cumple con el estándar PCI Express 3.0).
Interfaz de
almacenamiento
UPC:
1 x conector M.2 (Socket 3, clave M, tipo 2260/2280/22110
PCIe 4.0 x4 / x2 SSD compatible) (M2P_CPU) (Nota)
Conjunto de chips:
1 x conector M.2 (Socket 3, clave M, tipo 2260/2280 SATA y
compatibilidad con SSD PCIe 3.0 x4 / x2) (M2A_SB)
6 x conectores SATA 6Gb / s
* Consulte "1-7 Conectores internos" para conocer
los avisos de instalación de los conectores M.2 y SATA.
Intel ® Memoria Optane ™ Ready
Aceleración * Sistema con Intel ® Memoria Optane ™ sólo se
puede habilitar en el conector M2P_CPU y con un procesador Intel® 11 de
generación instalada.
USB
Conjunto de chips:
1 x puerto USB Type-C ® en el panel posterior, compatible
con USB 3.2 Gen 1
5 puertos USB 3.2 Gen 1 (3 puertos en el panel posterior, 2
puertos disponibles a través del encabezado USB interno)
4 puertos USB 2.0 / 1.1 disponibles a través de los
encabezados USB internos
Conjunto de chips + concentrador USB 2.0:
2 x puertos USB 2.0 / 1.1 en el panel posterior
Conectores de E / S
internos
1 conector de alimentación principal ATX de 24 pines
1 conector de alimentación ATX 12V de 8 pines
1 x cabezal de ventilador de CPU
3 x encabezados de ventilador del sistema
1 x encabezado de tira de LED direccionable
1 x encabezado de tira de LED RGB
6 x conectores SATA 6Gb / s
2 x conectores M.2 Socket 3
1 x encabezado del panel frontal
1 x encabezado de audio del panel frontal
1 x encabezado USB 3.2 Gen 1
2 x encabezados USB 2.0 / 1.1
1 x encabezado del módulo de plataforma segura (solo para el
módulo GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)
1 x puente CMOS transparente
1 x botón Q-Flash Plus
* Todos los cabezales de ventilador están sujetos a
compatibilidad con AIO_Pump, Pump y ventilador de alto rendimiento con la
capacidad de entregar hasta 2A / 12V @ 24W.

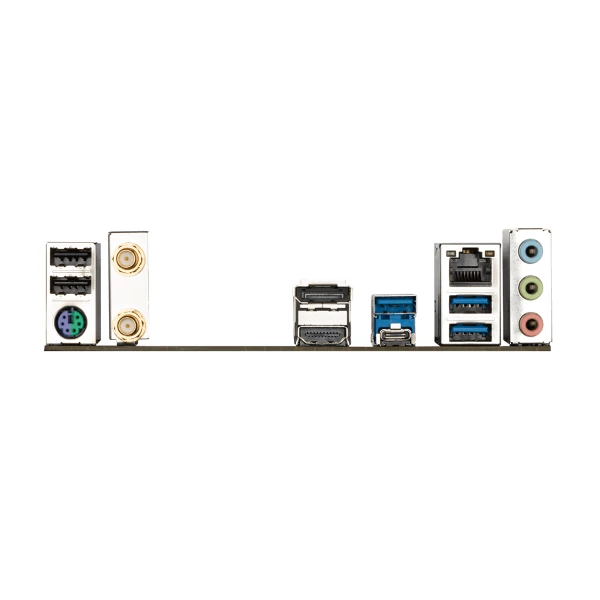

Conectores del panel
trasero
2 x puertos USB 2.0 / 1.1
1 x puerto de teclado / mouse PS / 2
2 x conectores de antena SMA (1T1R)
1 x DisplayPort
1 x puerto HDMI
3 puertos USB 3.2 Gen 1
1 x puerto USB Type-C ® , compatible con USB 3.2 Gen 1
1 x puerto RJ-45
3 x conectores de audio
Controlador de E / S
Chip controlador de E / S iTE ®
Monitoreo de H / W
Detección de voltaje
Detección de temperatura
Detección de velocidad del ventilador
Advertencia de falla del ventilador
Control de velocidad del ventilador
* La compatibilidad con la función de control de velocidad
del ventilador dependerá del ventilador que instale.
BIOS
1 flash de 256 Mbit
Uso de BIOS AMI UEFI con licencia
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Características únicas
Soporte para APP Center
* Las aplicaciones disponibles en APP Center pueden variar
según el modelo de placa base. Las funciones admitidas de cada aplicación
también pueden variar según las especificaciones de la placa base.
@BIOS
EasyTune
Fast Boot
Game Boost
ON / OFF Charge
RGB Fusion
Smart Backup
System Information Viewer
Soporte para Q-Flash Plus
Soporte para Q-Flash
Soporte para Xpress Install
Software incluido
Norton ® Internet Security (versión OEM)
Utilidad de control de ancho de banda LAN para juegos
Realtek ® 8118
Sistema operativo
Soporte para Windows 10 de 64 bits
Factor de forma
Factor de forma Micro ATX; 24,4 cm x 24,4 cm
Nota
Compatible únicamente con procesadores de 11.ª generación.
