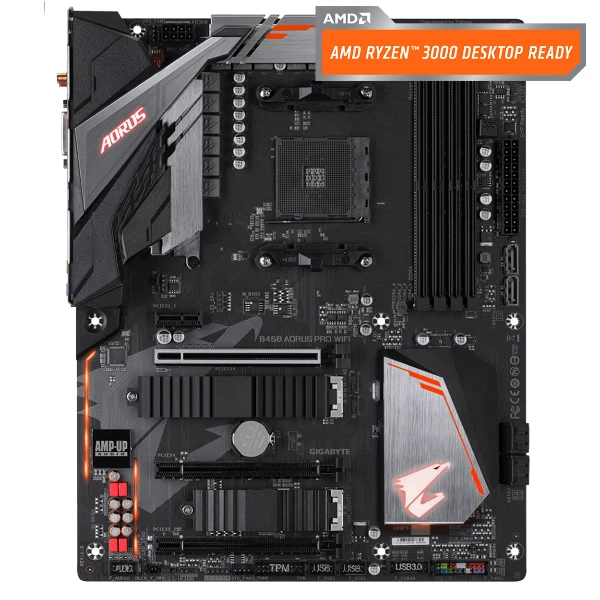

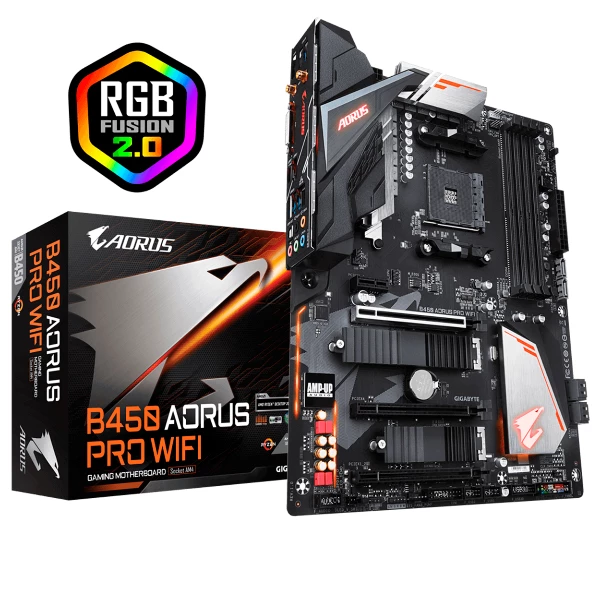

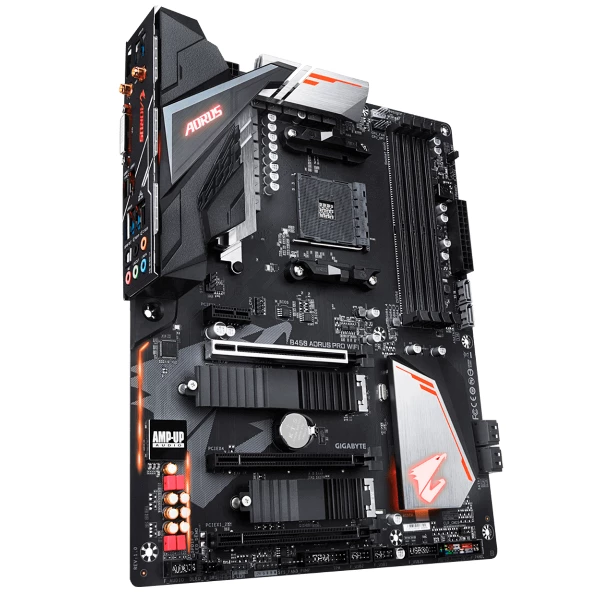

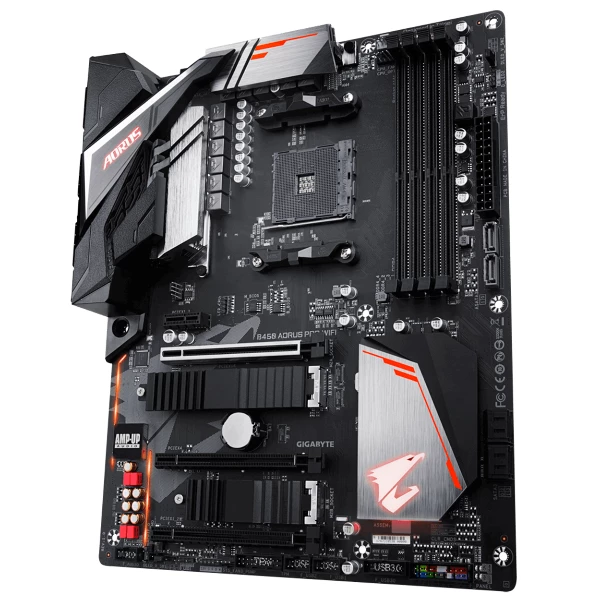

AM4 B450 AORUS PRO WIFI ATX/DVI/HDMI/USB-C/M2 GIGABYTE

CONCEPTO DE DISEÑO

TACONES FEROCES

El AORUS Core está inspirado en la naturaleza agresiva y la destreza de caza del halcón. El halcón utiliza sus afiladas garras para derribar rápidamente a su presa con una eficiencia y precisión excepcionales, cualidades que se ejemplifican en los finos detalles del diseño de AORUS.

PREPÁRESE PARA AMD RYZEN ™ SERIE 3000

Las placas base GIGABYTE AM4 están listas para admitir los últimos procesadores AMD Ryzen ™ 3000 y son compatibles con los procesadores AMD Ryzen ™ 2000 y 1000. Con una amplia lista de características en las placas base GIGABYTE AM4, como Ultra Durable ™ Armor para ranuras de memoria / PCIe, interfaces USB Type-C ™ en placas seleccionadas, calidad de audio refinada, Ethernet de alta velocidad y el último diseño WIFI estándar, placas base GIGABYTE AM4 son perfectos para usuarios que buscan construir los mejores sistemas de plataforma AMD.

Compatible con AMD Ryzen ™ 2000, serie 1000

Tecnología AMD StoreMI

La serie 400 de GIGABYTE maximiza el potencial de su PC con la tecnología AMD StoreMI. StoreMI acelera los dispositivos de almacenamiento tradicionales para reducir los tiempos de arranque y mejorar la experiencia general del usuario. Esta utilidad fácil de usar combina la velocidad de las SSD con la alta capacidad de las HDD en una sola unidad, mejora las velocidades de lectura / escritura del dispositivo para igualar las de las SSD, refuerza el rendimiento de los datos para obtener un valor increíble y transforma la PC diaria a un sistema impulsado por el rendimiento.

HDMIIntel ® de doble banda 802.11ac WIFI y BT 4.2DVI-DUSB 3.1 Gen2 Tipo-A + Tipo-C ™Intel ® GbE LAN con cFosSpeed AceleradorGuardia de ruido de audioAudio ALC1220-VBWIMA Audio CapacitorsCondensadores de audio de gama altaRGB FUSION 2.0

- Encabezado LED direccionable * 2

- Encabezado LED RGB * 2

Diseño PWM digital híbrido

DDR4 de doble canal, 4 DIMMCompatible con procesadores de la serie AMD Ryzen ™Conectores de alimentación de clavija sólidaDualBIOS ™Conectores duales M.2 con protectores térmicos duales

Conectores SATA3

RENDIMIENTO DE AORUS

Diseño de energía digital híbrida

Optimizado para las CPU AMD Ryzen ™ de 2.ª generación

MOSFET digitales híbridos PWM + RDS inferior (activado)

Las placas base de la serie AORUS 400 utilizan un diseño de MOSFET híbrido digital PWM + Lower RDS (on) para admitir los procesadores AMD Ryzen ™ de 2.a generación al ofrecer una precisión increíble en el desarrollo de la potencia de los componentes más sensibles y que consumen más energía de la placa base, además de ofrecer rendimiento del sistema y máxima escalabilidad de hardware.

Beneficios de los MOSFET con menor RDS (activado)

Carga de puerta optimizada para minimizar las pérdidas de conmutación.

Temperatura más baja, tamaño más pequeño, mejores características térmicas.

SSD PCIe NVMe M.2 duales en RAID

Rendimiento extremo con SSD NVMe PCIe Gen3 x4, x2

Con Dual M.2s disponibles en las placas base de la serie AORUS 400, la configuración de matrices RAID nunca ha sido más sencilla.

Protector Térmico AORUS M.2

Protector Térmico Ultraeficiente M.2 de GIGABYTE

Teniendo en cuenta la durabilidad, GIGABYTE proporciona una solución térmica para unidades M.2. El protector térmico M.2 evita estrangulamientos y cuellos de botella de los dispositivos M.2, ya que ayuda a reducir y disipar el calor antes de que se convierta en un problema.

Estrangulamiento térmico a medida que aumenta la temperatura

CONECTIVIDAD AORUS

Cobertura más rápida y mejor con el módulo Intel Dual Band 802.11ac WIFI + BT 4.2

El módulo WIFI 802.11ac integrado de Intel® admite banda dual y hasta 433 Mbps, una velocidad WIFI 3 veces más rápida que 802.11ny también es compatible con BLUETOOTH 4.2.

USB nativo 3.1 Gen2

El chipset AMD serie 400 proporciona puertos nativos USB 3.1 Gen2 con velocidades de hasta 10 Gbps. 2 veces más rápido que USB 3.1 Gen 1 junto con compatibilidad retroactiva con dispositivos USB existentes.

Conectando el futuro: USB Type-C ™

El próximo conector universal del mundo

USB Type-C ™ reversible con USB 3.1 Gen 2

Intel ® GbE LAN con cFosSpeed Acelerador de redes

Intel ®  GbE LAN cuenta con cFosSpeed, una aplicación de gestión de tráfico de red que ayuda a mejorar la latencia de red y mantener los tiempos de ping bajos para ofrecer una mejor capacidad de respuesta en entornos LAN lleno de gente.

AUDIO AORUS

Códec de audio HD de gama alta totalmente nuevo de Realtek

El audio ALC1220 120dB (A) SNR HD con amplificador de auriculares inteligente detecta automáticamente la impedancia de su dispositivo de audio en la cabeza, evitando problemas como bajo volumen y distorsión.

El nuevo controlador de audio de la serie VB transmite su voz al mundo de forma vibrante con SNR de micrófono delantero / trasero de hasta 110 / 114dB (A).

La entrada de micrófono con un rango dinámico frontal más alto permite a los jugadores escuchar con mayor claridad. No más malentendidos, no más confusión ¡GO! ¡VAMOS! ¡VAMOS! como NO! ¡NO! ¡NO!

Condensadores de audio y WIMA de alta gama

Las placas base AORUS cuentan con una combinación de condensadores WIMA FKP2 de grado Hi-Fi y condensadores de audio Chemicon de gama alta. Si bien los condensadores de audio de gama alta son adecuados para equipos de audio de alta calidad, utilizando tecnología de vanguardia para proporcionar un sonido rico en graves y frecuencias altas más claras, los condensadores WIMA FKP2 se están utilizando ampliamente en sistemas de alta fidelidad de primera calidad. La adición de esto a la exclusiva tecnología AOURS AMP-UP Audio lo convierte en la solución de sonido a bordo ideal para los audiófilos más exigentes.

ESTILO AORUS

RGB Fusion 2.0 con compatibilidad con LED digitales

Con las placas base AORUS, RGB Fusion 2.0 es aún mejor con los LED digitales. * RGB Fusion 2.0 ofrece a los usuarios la opción de controlar las tiras de luz RGBW / LED digitales RGB integradas y externas para su PC. Con características llenas de colores y patrones, RGB Fusion 2.0 en las placas base AORUS ahora se actualizan con soporte LED digital. Con tiras de LED digitales externas *, donde cada LED es direccionable digitalmente, los usuarios pueden experimentar aún más patrones, estilos e iluminaciones.

Las placas base para juegos AORUS admitirán tiras de iluminación LED digitales de 5v o 12v y hasta 300 luces LED. RGB Fusion con LED digitales viene con 9 patrones nuevos y varias configuraciones de velocidad con más por venir.

* Los LED digitales están disponibles solo en determinadas placas base, las tiras de LED externas, las tiras de LED digitales no se incluyen con la compra de la placa base.

Diseño de espectáculo de luces multizona

Ahora que ofrece más personalizaciones de LED que nunca, los usuarios pueden realmente adaptar su PC para representar su estilo de vida. Con soporte RGB completo y una aplicación RGB Fusion 2.0 rediseñada, el usuario tiene control total sobre los LED que rodean la placa base.

Nota: Los efectos de iluminación que se muestran son solo para fines de demostración. Los efectos de iluminación reales pueden variar según el modelo.

Compatible con RGB Fusion 2.0

Con una interfaz de usuario intuitiva integrada, RGB Fusion 2.0 le brinda una mejor solución para personalizar los efectos de iluminación en todos los dispositivos compatibles. Desde placas base, tarjetas gráficas hasta productos periféricos, puede personalizar su plataforma de juego con su propio estilo y mostrar su construcción compartiendo los perfiles. Además, el nuevo modo de juego hace que los efectos de iluminación sean interactivos con juegos seleccionados para brindarle la experiencia de juego más inmersiva.

ENFRIAMIENTO AORUS

Ventilador inteligente 5

Con Smart Fan 5, los usuarios pueden asegurarse de que su PC para juegos pueda mantener su rendimiento mientras se mantiene fresco. Smart Fan 5 permite a los usuarios intercambiar los encabezados de sus ventiladores para reflejar diferentes sensores térmicos en diferentes ubicaciones de la placa base. No solo eso, con Smart Fan 5 se han introducido más cabezales de ventilador híbridos que admiten ventiladores de modo PWM y de voltaje para hacer que la placa base sea más amigable con la refrigeración líquida.

Encabezados de pin de ventilador

Sensores de temperatura internos

Los diferentes modelos tienen diferentes números de cabezales de pin de ventilador y sensores de temperatura. La función Smart Fan 5 puede variar según el modelo.

Logra el silencio del ventilador. Con Fan Stop, mapee cualquier ventilador para que se detenga por completo cuando las temperaturas caen por debajo de un umbral especificado. Qué ventilador se detiene, según las lecturas de qué sensor ya qué temperatura, todo se puede personalizar a su gusto.

Diseño de control de ventilador inteligente

Encabezados de pin de ventilador híbrido

¡Asuma el control total sobre su configuración de refrigeración líquida! Smart Fan 5 recibe información actualizada al segundo sobre el caudal a través de los conectores de clavijas del ventilador híbrido, lo que le brinda un dominio absoluto sobre su PC.

Todos los cabezales de ventilador híbridos pueden detectar automáticamente el tipo de dispositivo de enfriamiento, ya sea un ventilador o una bomba con diferentes modos de PWM o voltaje.

Nuevo software Smart Fan 5

Sensores y ventiladores interoperables

Cada ventilador se puede personalizar para operar a diferentes velocidades de acuerdo con cualquier entrada de fuente de temperatura definida (excepto el ventilador de la CPU).Curva del

Ventilador Personalice las curvas del ventilador en función de temperaturas específicas con la interfaz de usuario gráfica intuitiva.

Elija entre diferentes modos, silencioso a máxima velocidad, para adaptarse al escenario de uso de su sistema.

Para cada ventilador o bomba, puede utilizar la curva de ventilador intuitiva para definir los umbrales de activación y las velocidades correspondientes del ventilador.

AORUS ULTRA DURADERO

Blindaje de E / S integrado

Con un protector de E / S integrado, construir una PC Ultra Durable de GIGABYTE es aún más fácil y conveniente. Los usuarios pueden esperar una excelente durabilidad con el diseño duradero del protector de E / S preinstalado.

Conectores de alimentación de clavija sólida

Las placas base de la serie AORUS 400 cuentan con conectores de alimentación ATX 24pin y ATX 12V 8pin enchapados sólidos para ofrecer una fuente de alimentación estable mientras la CPU se sobrecarga.

EXCELENCIA AORUS

BIOS actualizado

El BIOS es esencial para los usuarios durante la configuración inicial para permitir la configuración más óptima. Con una nueva GUI y funcionalidades más fáciles de usar, GIGABYTE ha podido reinventar la BIOS para brindar a los usuarios una mejor experiencia mientras configuran su nuevo sistema.

XSplit Gamecaster + Broadcaster: Transmite tu juego en cualquier momento y en cualquier lugar

¡Ahora configura tu escenario y comparte los mejores momentos de juego con XSplit Gamecaster + Broadcaster! La integración de redes sociales completamente optimizada está lista para chats en tiempo real, manteniéndote informado y concentrado en el juego. Solo necesitas un clic para transmitir tu juego a Twitch. ¡Organiza tu juego como un profesional!

Listo para CEC 2019

Ahorre energía con tan solo un clic

Requisito CEC: el consumo de energía de la PC debe estar por debajo de cierto nivel cuando está en modo apagado, modo inactivo, modo de espera. Con componentes de hardware de alta eficiencia energética y BIOS ajustados, las placas base de GIGABYTE pueden lograr un menor consumo de energía en modo inactivo y cumplir completamente con el nuevo requisito de consumo de energía CEC 2019 (Comisión de Energía de California).

Especificaciones

Procesador

Socket AM4:

Soporta AMD 3rd Gen Ryzen ™ / 2nd Gen Ryzen ™ / 1st Gen Ryzen ™ / 2nd Gen Ryzen ™ con Radeon ™ Vega Graphics / 1st Gen Ryzen ™ con Radeon ™ Vega Graphics / Athlon ™ con Radeon ™ Vega Graphics Processors

(Consulte la "Lista de compatibilidad de CPU" para obtener más información).

Chipset

AMD B450

Memoria

4 x zócalos DDR4 DIMM que admiten hasta 128 GB de memoria del sistema

Arquitectura de memoria de doble canal

Soporte para módulos de memoria DDR4 3600 (OC) / 3466 (OC) / 3200 (OC) / 2933/2667/2400/2133 MHz

Compatibilidad con módulos de memoria DIMM 1Rx8 / 2Rx8 sin búfer ECC (funcionan en modo no ECC)

Soporte para módulos de memoria DIMM 1Rx8 / 2Rx8 / 1Rx16 sin búfer no ECC

Soporte para módulos de memoria Extreme Memory Profile (XMP)

(Consulte la "Lista de soporte de memoria" para obtener más información).

Gráficos Integrados

Procesador de gráficos integrado:

1 puerto DVI-D, que admite una resolución máxima de 1920x1200 a 60 Hz

* El puerto DVI-D no admite la conexión D-Sub mediante adaptador.

1 x puerto HDMI, que admite una resolución máxima de 4096x2160 a 60 Hz

* Soporte para la versión HDMI 2.0 y HDCP 2.2.

* El soporte real puede variar según la CPU.

Memoria compartida máxima de 16 GB

Audio

Códec Realtek ® ALC1220-VB

Audio de alta definición

2/4 / 5.1 / 7.1 canales

Soporte para salida S / PDIF

LAN

Intel ® de chip GbE LAN (10/100/1000 Mbit)

Módulo de comunicación inalámbrica

Wi-Fi 802.11 a / b / g / n / ac, compatible con banda dual de 2,4 / 5 GHz

BLUETOOTH 4.2

Compatibilidad con el estándar inalámbrico 11ac y una velocidad de datos de hasta 433 Mbps

* La velocidad de datos real puede variar según el entorno y el equipo.

* El controlador Intel WIFI solo es compatible con Win10-64bit

Puertos de Expansión

1 x ranura PCI Express x16, funcionando a x16 (PCIEX16)

* El soporte real puede variar según la CPU.

* Para un rendimiento óptimo, si solo se va a instalar una tarjeta gráfica PCI Express, asegúrese de instalarla en la ranura PCIEX16.

(La ranura PCIEX16 cumple con el estándar PCI Express 3.0).

1 x ranura PCI Express x16, que se ejecuta en x4 (PCIEX4)

* La ranura PCIEX4 comparte ancho de banda con las ranuras PCIEX1_1 y PCIEX1_2. La ranura PCIEX4 funciona en modo x2 cuando la ranura PCIEX1_1 / PCIEX1_2 está ocupada. La ranura PCIEX4 funciona hasta en modo x4 cuando las ranuras PCIEX1_1 y PCIEX1_2 están vacías.

1 x ranura PCI Express x16, que se ejecuta en x1 (PCIEX1_2)

1 x ranura PCI Express x1 (PCIEX1_1)

(las ranuras PCIEX4 y PCIEX1 cumplen con el estándar PCI Express 2.0).

1 x Conector M.2 Socket 1 para un módulo de comunicación inalámbrico (M2_WIFI)

* B450 AORUS PRO WIFI incluye el módulo de comunicación inalámbrico.

Tecnología Multi-Gráficos

Compatibilidad con las tecnologías AMD Quad-GPU CrossFire ™ y AMD CrossFire ™ de 2 vías

Interfaz de almacenamiento

1 x conector M.2 (Socket 3, clave M, tipo 2242/2260/2280/22110 SATA y compatibilidad con SSD PCIe 3.0 x4 / x2) (M2A_SOCKET)

1 x conector M.2 (Socket 3, clave M, tipo 2242/2260/2280 compatible con PCIe 3.0 x2 SSD) (M2B_SOCKET)

6 x conectores SATA 6Gb / s

Compatibilidad con RAID 0, RAID 1 y RAID 10

* Consulte "1-7 Conectores internos" para conocer los avisos de instalación de los conectores M.2 y SATA.

USB

Conjunto de chips:

1 puerto USB Type-C ™ en el panel posterior, compatible con USB 3.1 Gen 2

1 puerto USB 3.1 Gen 2 Tipo A (rojo) en el panel posterior

2 puertos USB 3.1 Gen 1 disponibles a través del encabezado USB interno

4 puertos USB 2.0 / 1.1 disponibles a través de los encabezados USB internos

UPC:

4 puertos USB 3.1 Gen 1 en el panel posterior

Conectores Internos de E / S

1 conector de alimentación principal ATX de 24 pines

1 conector de alimentación ATX 12V de 8 pines

2 x conectores M.2 Socket 3

6 x conectores SATA 6Gb / s

1 x cabezal de ventilador de CPU

1 x cabezal de ventilador de CPU de refrigeración por agua

2 x encabezados de ventilador del sistema

1 x cabezal de bomba de refrigeración por agua / ventilador del sistema

1 x cabezal de tira de LED de enfriador de CPU / RGB

2 x encabezados de tira de LED digitales

2 x puentes de selección de potencia de tira de LED digitales

1 x cabezal de tira de LED RGB (RGBW)

1 x encabezado del panel frontal

1 x encabezado de audio del panel frontal

1 x encabezado de salida S / PDIF

1 x encabezado USB 3.1 Gen 1

2 x encabezados USB 2.0 / 1.1

1 x encabezado del módulo de plataforma segura (TPM) (2x10 pines, solo para el módulo GC-TPM2.0)

1 x puente CMOS transparente

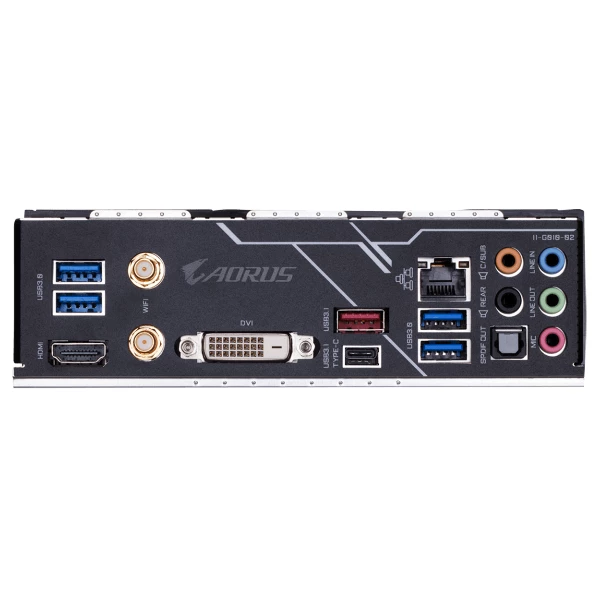

Conectores del Panel Trasero

1 x puerto HDMI

2 x conectores de antena SMA (1T1R)

1 x puerto DVI-D

4 puertos USB 3.1 Gen 1

1 puerto USB Type-C ™, compatible con USB 3.1 Gen 2

1 puerto USB 3.1 Gen 2 tipo A (rojo)

1 x puerto RJ-45

1 x conector óptico de salida S / PDIF

5 x conectores de audio

Controlador de E / S

Chip controlador de E / S iTE ®

Monitorización H / W

Detección de voltaje

Detección de temperatura

Detección de velocidad del ventilador

Detección de caudal de refrigeración por agua

Advertencia de sobrecalentamiento

Advertencia de falla del ventilador

Control de velocidad del ventilador

* La compatibilidad con la función de control de velocidad del ventilador (bomba) dependerá del ventilador (bomba) que instale.

BIOS

Flash de 2 x 128 Mbit

Uso de BIOS AMI UEFI con licencia

Soporte para DualBIOS ™

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características Únicas

Soporte para APP Center

* Las aplicaciones disponibles en APP Center pueden variar según el modelo de placa base. Las funciones admitidas de cada aplicación también pueden variar según las especificaciones de la placa base.

EasyTune

Fast Boot

Game Boost

ENCENDIDO / APAGADO Carga

RGB Fusion

Smart Backup

System Visor de información

Soporte para Q-Flash

Soporte para Xpress Install

Software incluido

Norton ® Internet Security (versión OEM)

cFosSpeed

Sistema Operativo

Soporte para Windows 10 de 64 bits

Compatibilidad con Windows 7 de 64 bits

* Para admitir Windows 7 de 64 bits, debe instalar una CPU AMD Pinnacle Ridge y Summit Ridge.

* Descargue la "Herramienta de instalación USB de Windows" del sitio web de GIGABYTE e instálela antes de instalar Windows 7.

Diseño

Factor de forma ATX; 30,5 x 24,4 cm
